Технические характеристики
VS-Compact
VS-Compact &ndsp
Ряд малогабаритного кроссового оборудования VS-Compact позволяет осуществлять коммутацию цифровых потоков и аналоговых сигналов, формировать кроссы для любых видов цифровых АТС малой и большой емкости от десятков до нескольких тысяч пар, а также исползовать в системах охранной сигнализации.
В модулях (плинтах) кроссового ряда VS-Compact применен оригинальный тип жесткого врезного контакта со специальными ножом производящим обрезку излишков провода при заделке внутри плинта. Заделка производится простым и дешевым инструментом. Контакты позволяют заделывать по два провода с каждой стороны модуля.
В модулях (плинтах) кроссового ряда VS-Compact применен оригинальный тип жесткого врезного контакта со специальными ножом производящим обрезку излишков провода при заделке внутри плинта. Заделка производится простым и дешевым инструментом. Контакты позволяют заделывать по два провода с каждой стороны модуля.
Основными преимуществами кроссового оборудования VS-Compact являются:
- - Малые габариты, плотность монтажа составляет до 4200 пар на квадратный метр;
- - Конструкция магазинов защиты от перенапряжения и вставок защиты по току, позволяет производить измерения, ремонтные и
- регламентные работы без отключения, т. е., обеспечивает постоянную 100% защиту персонала и оборудования;
- - Высокие частотные характеристики (до 100 МГц) делают такие кроссы универсальными, дают возможность их использования
- как в сетях передачи данных так и для цифровых и аналоговых АТС;
Модули (плинты)
| Механические характеристики | ||
| Тип контакта: | Врезной контакт с обрезкой провода при заделке | |
| Кол-во перекроссировок на контакт: | >100 (100х2) | |
| Усилие врезки | Ø 0,35 ÷ 0,50мм | < 50Н |
| Ø 0,6 ÷ 0,80мм | < 100Н | |
| Диаметр медной жилы провода | при заделке одного провода | 0,40 ÷ 0,80мм; AWG 26 ÷ 20 |
| при заделке двух проводов | 0,40 ÷ 0,50мм; AWG 26 ÷ 24 | |
| Диаметр изоляции провода | при заделке одного провода | 0,6 ÷ 1,6мм, PE/PVC |
| при заделке двух проводов | 0,6 ÷ 1,6мм, PE | |
| Многожильные провода | 7 x 0,15мм; AWG 26 ÷ 24 | |
| Материалы | ||
| Материал корпуса | Поликарбонат (10% армирование стекловолокном) | |
| Материал контакта | Сталистая бронза CuSn6 | |
| Вид покрытия контакта | Разъединительный контакт и задний контакт | Ni/AuCo, 1-2мкм/=0,8мкм |
| Контакт IDC | Ni/SnPb, 1-2мкм/2-4мкм | |
| Класс защиты | Класс V - 0 | |
| Дымообразование | Без галогенов | |
| Электрические характеристики | ||
| Переходное сопротивление врезного контакта | < 3 мОм (тип. < 1 мОм) | |
| Переходное сопротивление соединительного модуля | < 10 мОм (тип. < 6,5 мОм) | |
| Переходное сопротивление разъединительного модуля | < 15 мОм (тип. < 11 мОм) | |
| Сопротивление изоляции | > 5 ·105 МОм | |
| Электрическая прочность переменному напряжению Uэфф.(50 Гц/60с) | проводник-проводник | > 2000 Вэфф. |
| проводник-земля | > 2000 Вэфф. | |
| Электрическая прочность импульсному напряжению (1,2/50мкс) | > 3600 В | |
| Номинальный рабочий ток | 2 А | |
| Номинальное рабочее напряжение | 125 В | |
| Максимальная мощность(для разъединительного модуля) | 50 Вт | |
| Передаточные характеристики | ||
| Затухание (ATT) | 1 МгЦ < 0,05 дБ 16 МгЦ < 0,05дБ 100 МгЦ < 0,10дБ | |
| Перекрестные наводки на ближнем конце (NEXT) | 1 МгЦ > 70дБ 16 МгЦ > 50дБ 100 МгЦ > 34дБ | |
| Обратные потери (RL) | 1 МгЦ > 35дБ 16 МгЦ > 35дБ 100 МгЦ > 25дБ | |
Защита от перенапряжения

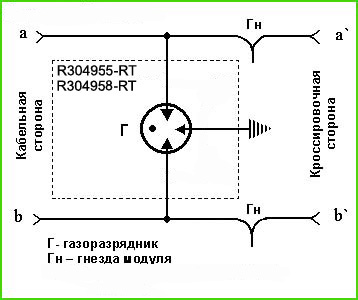

| Магазины защиты от перенапряжения: R304955-RT / R304956-RT | |
 | Магазины защиты на 1 пару R304955-RT и на 5 пар R304956-RT предназначены для организации защиты от перенапряжения в неразмыкаемых или размыкаемых 8/10/16/20/25-парных модулях (вставляются в модуль спереди с зазамлительной шиной). |
| Количество защищаемых пар: | 1 / 5 |
| Установка: | Спереди в неразмыкаемые или размыкаемые 8/10/16/20/25-парные модули с заземлительной шиной |
| Тип газоразрядников: | 3-х полюсные |
| Количество газоразрядников: | 1 / 5 |
| Номинальное напряжение пробоя (статическое): | 230В ± 20% |
| Номинальное напряжение пробоя для импульса 1кВ/мкс (динамическое): | < 900В |
| Номинальное значение амплитуды импульсного тока 8/20мкс: | <10кА |
| Номинальное значение амплитуды переменного тока 50Гц | <10кА |
| Сопротивление изоляции при напряжении 100В | > 1010 Ом |

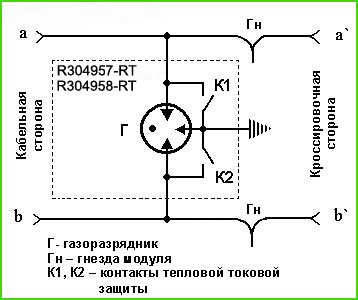

| Магазины защиты от перенапряжения: R304957-RT / R304958-RT | |
 | Магазины защиты на 1 пару R304955-RT и на 5 пар R304958-RT предназначены для организации защиты от перенапряжения и токов короткого замыкания в неразмыкаемых или размыкаемых 8/10/16/20/25-парных модулях (вставляются в модуль спереди с зазамлительной шиной). |
| Количество защищаемых пар: | 1 / 5 |
| Установка: | Спереди в неразмыкаемые или размыкаемые 8/10/16/20/25-парные модули с заземлительной шиной |
| Тип газоразрядников: | 3-х полюсные с перемычкой защиты от сверхтоков короткого замыкания |
| Количество газоразрядников: | 1 / 5 |
| Номинальное напряжение пробоя (статическое): | 230В ± 20% |
| Номинальное напряжение пробоя для импульса 1кВ/мкс (динамическое): | < 900В |
| Номинальное значение амплитуды импульсного тока 8/20мкс: | <10кА |
| Номинальное значение амплитуды переменного тока 50Гц | <10кА |
| Сопротивление изоляции при напряжении 100В | > 1010 Ом |
Защита по току

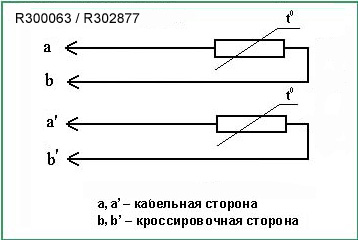

| Вставки защиты по току PTC: R300063 / R302977 | ||||
 | Вставки защиты по току РТС предназначены для реверсного регулирования токов превышающих номинальное значение (или организации комплексной защиты при совместном использовании с вставками защиты от перенапряжения).
Устанавливаются только в размыкаемые и нормально- разомкнутые модули. Укороченные вставки R302977 не могут использоваться с модулями с шагом 17,5мм. | |||
| Количество защищаемых пар: | 1 | |||
| Максимальное рабочее напряжение: | 245В | |||
| Номинальное сопротивление: | 10 Ом ± 20% | |||
| Номинальный ток: | 150мА | |||
| Максимальный ток срабатывания: | 1А | |||
| Время срабатывания при токе 350мА: | < 210 сек | |||
| Рабочая температура: | -25 ÷ 125 Сo | |||
Защита комплексная

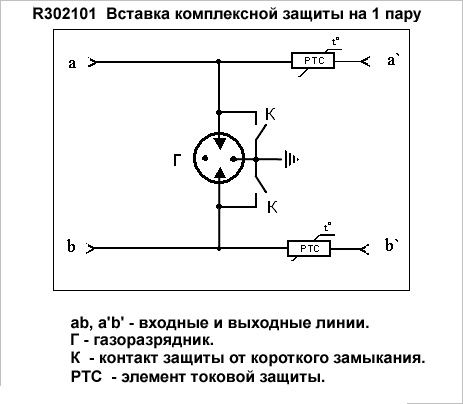

| Вставки комплексной защиты: R302101 | ||||
 | Вставки комплексной защиты предназначены организации защиты от перенапряжения и токов короткого замыкания, а также реверсного регулирования токов превышающих номинальное значение (вставляются в модуль спереди с зазамлительной шиной).
Устанавливаются только в размыкаемые и нормально- разомкнутые модули. Вставка комплексной защиты R302101 может быть заменена на эквивалентную комбинацию: - для одной пары: R304957-RT + 1х(R300063 или R302977) - для пяти пар: R304958-RT + 5х(R300063 или R302977) | |||
| Количество защищаемых пар: | 1 | |||
| Установка: | Спереди в 8/10/16/20/25-парные размыкаемые или нормально-разомкнутые модули с заземлительной шиной | |||
| Тип газоразрядников: | 3-х полюсные с перемычкой защиты от сверхтоков короткого замыкания | |||
| Количество газоразрядников: | 2 | |||
| Номинальное напряжение пробоя (статическое): | 230В ± 20% | |||
| Номинальное напряжение пробоя для импульса 1кВ/мкс (динамическое): | < 900В | |||
| Номинальное значение амплитуды импульсного тока 8/20мкс: | <10кА | |||
| Номинальное значение амплитуды переменного тока 50Гц | <10кА | |||
| Сопротивление изоляции при напряжении 100В | > 1010 Ом | |||
| Тип элементов защиты по току: | РТС | |||
| Количество элементов защиты: | 2 | |||
| Максимальное рабочее напряжение: | 245В | |||
| Номинальное сопротивление: | 10 Ом ± 20% | |||
| Номинальный ток: | 150мА | |||
| Максимальный ток срабатывания: | 1А | |||
| Время срабатывания при токе 350мА: | < 210 сек | |||
| Рабочая температура: | -25 ÷ 125 Сo | |||
