Specifications VS-Standard

Технические характеристики

VS-Standard

Ряд кроссового оборудования VS-Standard позволяет реализовать цифровые и аналоговые кроссы для любых видов АТС от небольших офис-ных до городских емкостью в несколько десятков тысяч пар, а также кроссы для систем передачи данных. Высокая устойчивость к вибрационным и влажностным воздействиям делает незаменимым это оборудование при использовании в промышленных условиях и аэропортах. Плотность монтажа составляет до 2500 пар на квадратный метр. Основными преимуществами кроссового оборудования
VS-Standard являются:

- наличие на всех плинтах с кроссировочной стороны дополнительного параллельного контакта;
- самоадаптация контакта, за счет уникальной конструкции, к проводам различного диаметра;
- расположение магазинов защиты от перенапряжения внутри плинта, позволяет производить измерения, ремонтные и
регламентные работы без отключения защиты, т. е., обеспечивает постоянную 100% защиту персонала и оборудования;
- высокие частотные характеристики (до 100 МГц) делают такие кроссы универсальными, дают возможность их использо-
вания как в сетях передачи данных так и для цифровых и аналоговых АТС;
- кабели укладываются внутри монтажных рам, что позволяет обеспечивать концепцию "прозрачного кросса", в которой
кроссировочные провода не мешают производить работы с кабелями.
- конструкции VS-Standard позволяют производить монтаж новых кроссов на существующие кроссовые стойки, что дает
значительную экономию при модернизации кроссов.

Высокая надежность, устойчивость к механическим и внешним воздействиям, простота монтажных и текущих работ - вот что характеризует кроссовое оборудование этого ряда.

Модули (плинты)

Механические характеристики
Тип контакта:		Врезной V-образный жесткий R&M контакт
Кол-во перекроссировок на контакт:		> 250
Усилие врезки	Ø 0,4 - 0,50мм	< 80 Н
	Ø 0,6 - 0,80мм	< 120Н
Диаметр медной жилы провода	кроссировочная сторона	0,40-0,80мм (26-20 AWG) -одинарный контакт 0,40-0,65мм (26-22 AWG) -двойной контакт
	кабельная сторона	0,40-0,80мм (26-20 AWG)
Диаметр изоляции провода	кроссировочная сторона	0,85–1,60мм -одинарный контакт 0,85–1,40мм -двойной контакт
	кабельная сторона	0,85 - 1,60мм

Материалы
Материал контакта	Сталистая бронза
Вид покрытия контакта	Пассивирование серебром
Огнестойкость	Класс V - 0
Дымообразование	Без галогенов

Электрические характеристики
Переходное сопротивление врезного контакта		< 3 мОм (тип. < 0.5 мОм)
Переходное сопротивление соединительного модуля		< 10 мОм (тип. < 4 мОм)
Переходное сопротивление разъединительного модуля		< 10 мОм (тип. < 7 мОм)
Сопротивление изоляции		> 5 ·10⁴ МОм
Электрическая прочность переменному напряжению U_эфф.(50 Гц)	проводник-проводник	> 2000 В_эфф.
	проводник-земля	> 2000 В_эфф.
Электрическая прочность импульсному напряжению (10В/700мсек)		> 3600 В
Номинальный рабочий ток		2 А
Номинальное рабочее напряжение		125 В
Максимальная мощность(для разъединительного модуля)		50 Вт

Передаточные характеристики
Затухание (ATT)		1 МгЦ < 0,05 дБ 16 МгЦ < 0,16дБ 100 МгЦ < 0,25дБ
Перекрестные наводки на ближнем конце (NEXT)		1 МгЦ > 85дБ 16 МгЦ > 55дБ 100 МгЦ > 40дБ
Обратные потери (RL)		1 МгЦ > 40дБ 16 МгЦ > 30дБ 100 МгЦ > 19дБ

Защита от перенапряжения

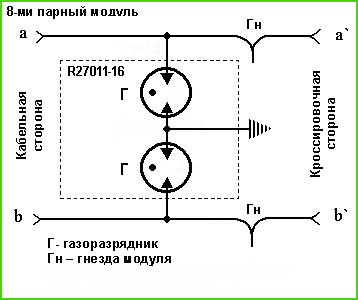

Магазин защиты от перенапряжения R2711-16-RT
	Магазин защиты R27401-20-230 предназначен для организации защиты от перенапряжения в неразмыкаемых или размыкаемых модулях (вставляется в модуль сзади, при этом не выходит за его габариты). Комплексная защита организуется на базе размыкаемых модулей при их совместном использовании со вставками токовой защиты
Количество защищаемых пар:	8
Установка:	Внутри неразмыкаемого или размыкаемого 8-парного модуля, сзади
Тип газоразрядников:	2-х полюсные
Количество газоразрядников:	16
Номинальное напряжение пробоя (статическое):	230В ± 20%
Номинальное напряжение пробоя для импульса 1кВ/мкс (динамическое):	< 900В
Номинальное значение амплитуды импульсного тока 8/20мкс:	<10кА
Номинальное значение амплитуды переменного тока 50Гц	<10кА
Сопротивление изоляции при напряжении 100В	> 10¹⁰Ом

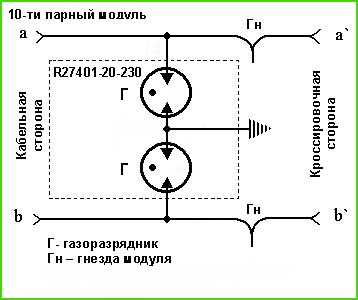

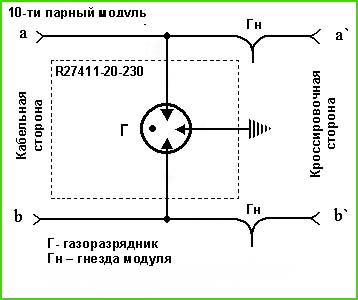

Магазин защиты от перенапряжения R27401-20-230-RT
	Магазин защиты R27401-20-230 предназначен для организации защиты от перенапряжения в неразмыкаемых или размыкаемых модулях (вставляется в модуль сзади, при этом не выходит за его габариты). Комплексная защита организуется на базе размыкаемых модулей при их совместном использовании со вставками токовой защиты
Количество защищаемых пар:	10
Установка:	Внутри неразмыкаемого или размыкаемого 10-парного модуля, сзади (Кроме модулей прямого крепления)
Тип газоразрядников:	2-х полюсные
Количество газоразрядников:	20
Номинальное напряжение пробоя (статическое):	230В ± 20%
Номинальное напряжение пробоя для импульса 1кВ/мкс (динамическое):	< 900В
Номинальное значение амплитуды импульсного тока 8/20мкс:	<10кА
Номинальное значение амплитуды переменного тока 50Гц	<10кА
Сопротивление изоляции при напряжении 100В	> 10¹⁰Ом

Магазин защиты от перенапряжения R27411-20-230-RT
	Магазин защиты R27411-20-230 предназначен для организации защиты от перенапряжения в неразмыкаемых или размыкаемых модулях (вставляется в модуль сзади, при этом не выходит за его габариты). Комплексная защита организуется на базе размыкаемых модулей при их совместном использовании со вставками токовой защиты
Количество защищаемых пар:	10
Установка:	Внутри неразмыкаемого или размыкаемого 10-парного модуля, сзади (Кроме модулей прямого крепления)
Тип газоразрядников:	3-х полюсные
Количество газоразрядников:	10
Номинальное напряжение пробоя (статическое):	230В ± 20%
Номинальное напряжение пробоя для импульса 1кВ/мкс (динамическое):	< 900В
Номинальное значение амплитуды импульсного тока 8/20мкс:	<10кА
Номинальное значение амплитуды переменного тока 50Гц	<10кА
Сопротивление изоляции при напряжении 100В	> 10¹⁰Ом

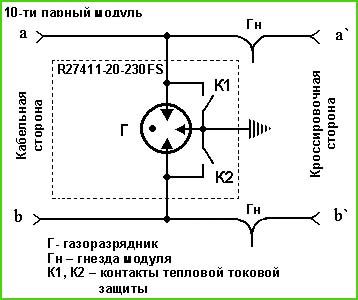

Магазин защиты от перенапряжения R27411-20-230-FS-RT
	Магазин защиты R27411-20-230-FS предназначен для организации защиты от перенапряжения и токов короткого замыкания в неразмыкаемых или размыкаемых модулях (вставляется в модуль сзади, при этом не выходит за его габариты).
Количество защищаемых пар:	10
Установка:	Внутри неразмыкаемого или размыкаемого 10-парного модуля, сзади (Кроме модулей прямого крепления)
Тип газоразрядников:	3-х полюсные
Количество газоразрядников:	10
Номинальное напряжение пробоя (статическое):	230В ± 20%
Номинальное напряжение пробоя для импульса 1кВ/мкс (динамическое):	< 900В
Номинальное значение амплитуды импульсного тока 8/20мкс:	<10кА
Номинальное значение амплитуды переменного тока 50Гц	<10кА
Сопротивление изоляции при напряжении 100В	> 10¹⁰Ом

Защита по току

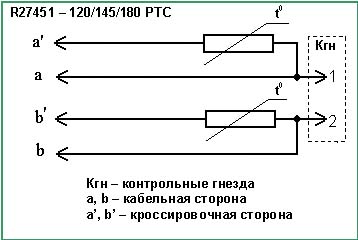

Вставка защиты по току РТС
		Вставки защиты по току РТС на базе элементов "PolySwitch" предназначены для реверсного регулирования токов превышающих номинальное значение (или организации комплексной защиты при совместном использовании с вставками защиты от перенапряжения в размыкаемых модулях)
Тип:		R27451-120PTC	R27451-145PTC	R27451-180PTC
Количество защищаемых пар:		1	1	1
Установка:		Спереди в разъединительный модуль
Максимальный поддерживаемый ток поддерживаемый ток:		120мА	145мА	180мА
Номинальное напряжение:		60В	60В	60В
Максимально допустимое переменное напряжение:		250В	250В	250В
Максимально допустимый ток:		3А	3А	10А
Сопротивление:		6 - 10 Ом	3,5 - 6,5 Ом	0,8 - 2 Ом
Время срабатывания при токе:	0,3А	< 20сек	< 60сек	< 40сек
	0,8А	< 0,8сек	< 3,6сек	< 3,5сек
	2,5А	< 0,2сек	< 2,7сек	< 0,75сек

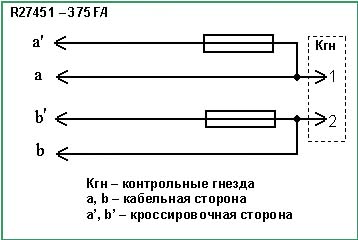

Вставка защиты по току FA
		Быстродействующие вставки защиты по току FA предназначены для организации защиты от токов превышающих предельное значение (или комплексной защиты при совместном использовании защиты от перенапряжения в размыкаемых модулях)
Тип:		R451375FA
Количество защищаемых пар:		1
Номинальное напряжение:		125В
Максимальный ток срабатывания:		375мА
Падение напряжения:		350мВ
Время срабатывания при токе:	2,440А	< 0,01сек
	1,125А	< 0,3сек
	0,525А	< 300сек
